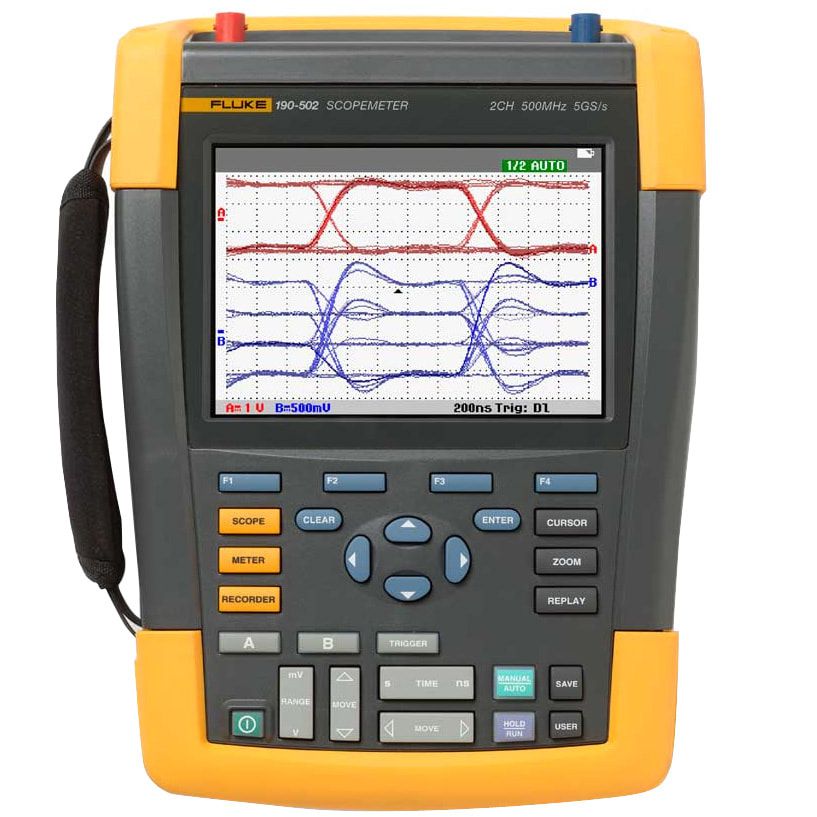

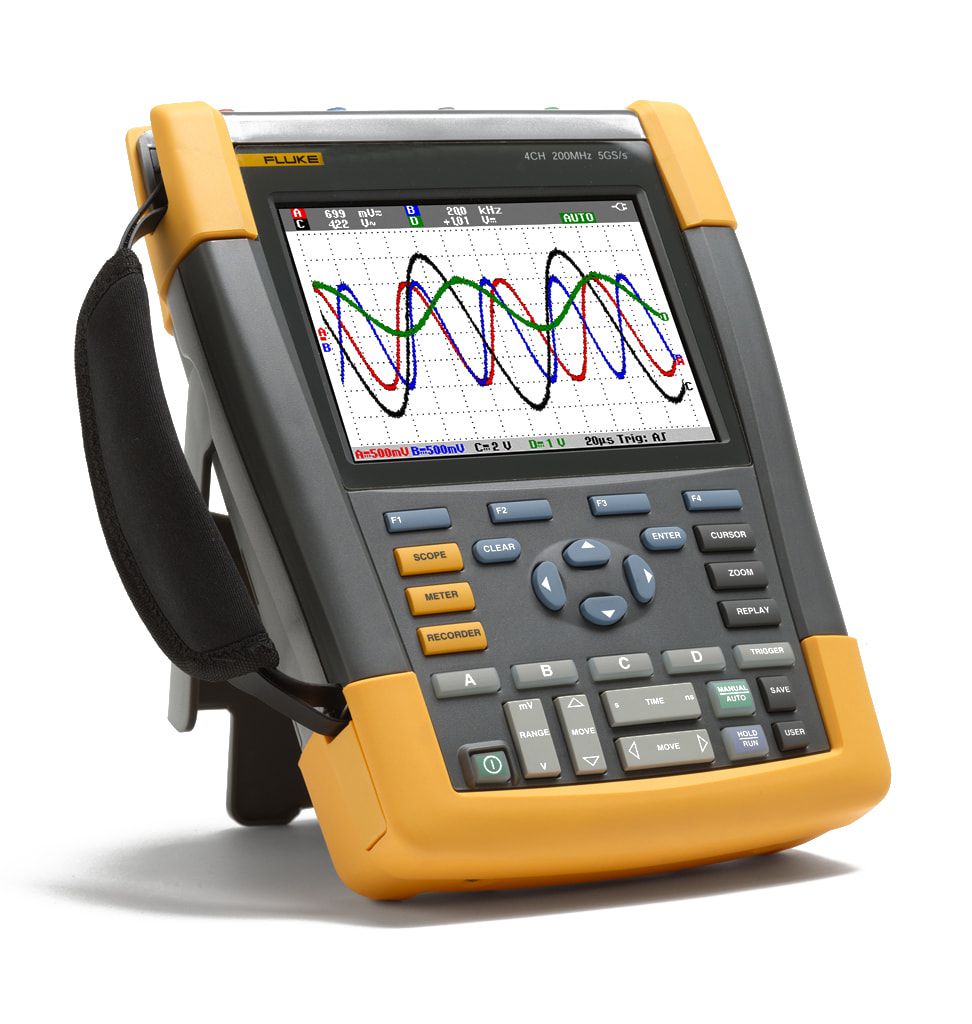

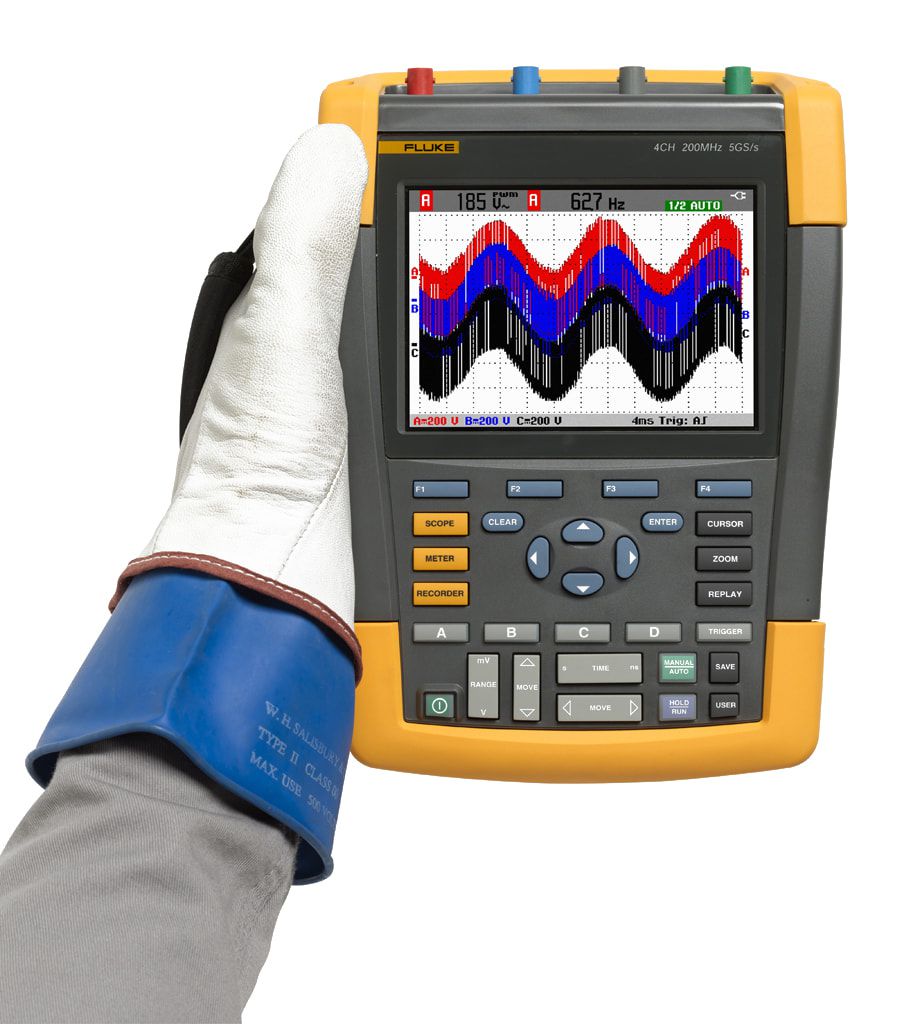

Осциллограф Fluke 190-502 4025623

Fluke 190 серии II — 20 лет инноваций с диагностическими приборами Scopemeter®. Осциллограф Fluke ScopeMeter® 190 серии II — первый двух- или четырехканальный переносной осциллограф, соответствующий требованиям категории электробезопасности CAT III 1000 В/CAT IV 600 В. Он отличается непревзойденной производительностью, прочностью и портативностью. Можно выбрать из моделей с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц, которые характеризуются высокой частотой выборки (до 5 GS/s) и разрешением 200 ps для измерения помех и искажений. Все модели обладают объемной памятью, обеспечивая регистрацию до 10 000 измерений на канал, что позволяет подробно рассмотреть мельчайшие участки формы сигнала. Все модели также имеют степень защиты IP-51 по устойчивости к пыли, брызгам, влаге и температурным колебаниям. Осциллографы Fluke ScopeMeter представляют собой портативные приборы с питанием от аккумуляторов, отвечающие запросам специалистов, выполняющих работы на объектах.
Характеристика
Замечайте и устраняйте больше неисправностей с новыми двух- и четырехканальными осциллографами Fluke ScopeMeter 190 серии II, соответствующим требованиям категории электробезопасности CAT IV Осциллограф-мультиметр ScopeMeter® Fluke 190 серии II сочетает в себе высочайший уровень безопасности, прочность и портативность с высокой производительностью настольного осциллографа. Осциллографы-мультиметры ScopeMeter предназначены для специалистов по профилактическому обслуживанию и техников производственных предприятий и могут использоваться сложных опасных загрязненных условиях условиях для проверки любого оборудования — от микроэлектроники до устройств силовой электроники.

Осциллограф 190 серии II — это прибор, который поможет решить любые задачи по поиску и устранению неисправностей. Они могут работать в режиме мультиметра, безбумажного регистратора TrendPlot™ и ScopeRecord™, а также в режиме свободных рук с помощью функции запуска Connect-and-View™. Другие характеристики:

• Два или четыре входа с электрической изоляцией
• Категория безопасности CAT III 1000 В / CAT IV 600 В
• Имеются модели с диапазоном частот 60, 100, 200 или 500 МГц
• Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
• Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
• Специальный цифровой мультиметр разрядностью 5000 в двухканальных моделях

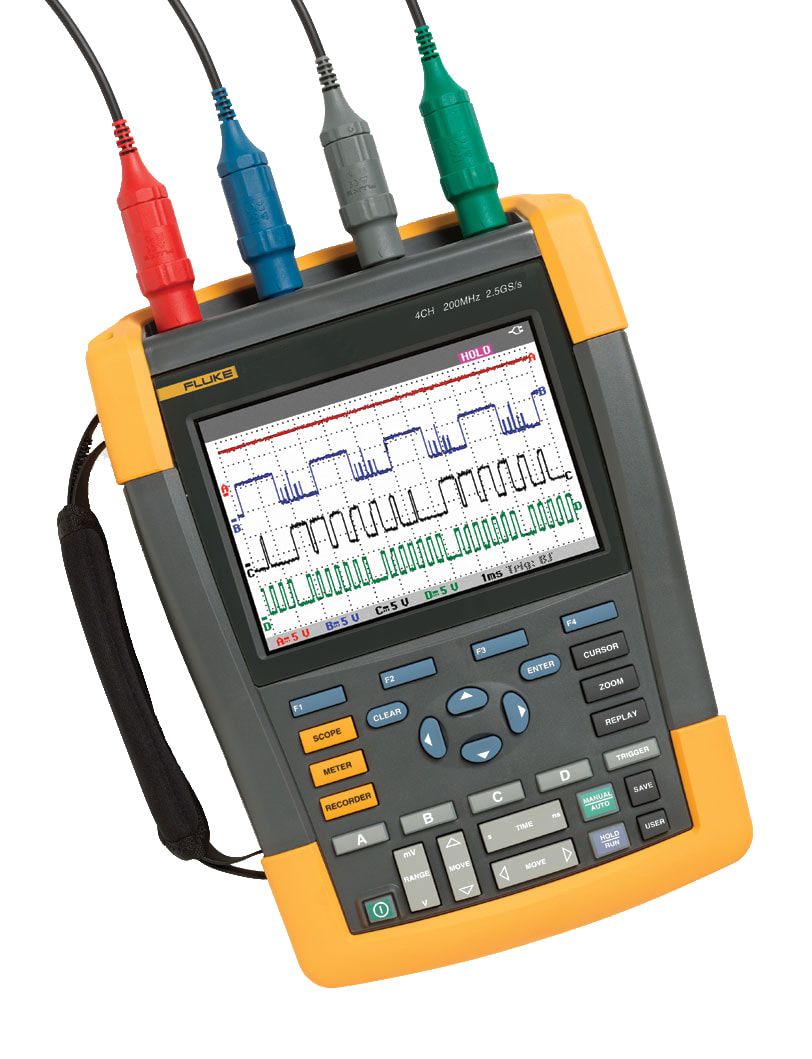

• Четыре типа измерений через входы BNC осциллографа в четырехканальных моделях
• Непрерывный автозапуск Connect-and-View™, одиночный импульс, длительность импульса и запуск по видеосигналу
• Режим регистратора ScopeRecord, регистрация данных выборки осциллограмм до 48 часов
• Функция TrendPlot, показания графиков измерений до 22 суток
• Расширенные функции автоматических измерений, мощности (Вшим, ВА, Вт, пФ) и времени (мАс, В/с, Вт/с)
• Класс Степень защиты IP-51 по защите от пыли и влаги для работы в жестких условиях
• Изолированные USB-порты для подключения устройств
• Литий-ионные аккумуляторы обеспечивают продолжительное время работы:
  • 190-X04, четырехканальные модели, до 7 часов (BP291 входит в стандартную комплектацию);
  • 190-X02, двухканальные модели до 4 часов (BP290 входит в стандартную комплектацию) или до 8 часов с дополнительной батареей BP291.
  • Зарядка запасных батарей с помощью зарядного устройства для аккумуляторов EBC290

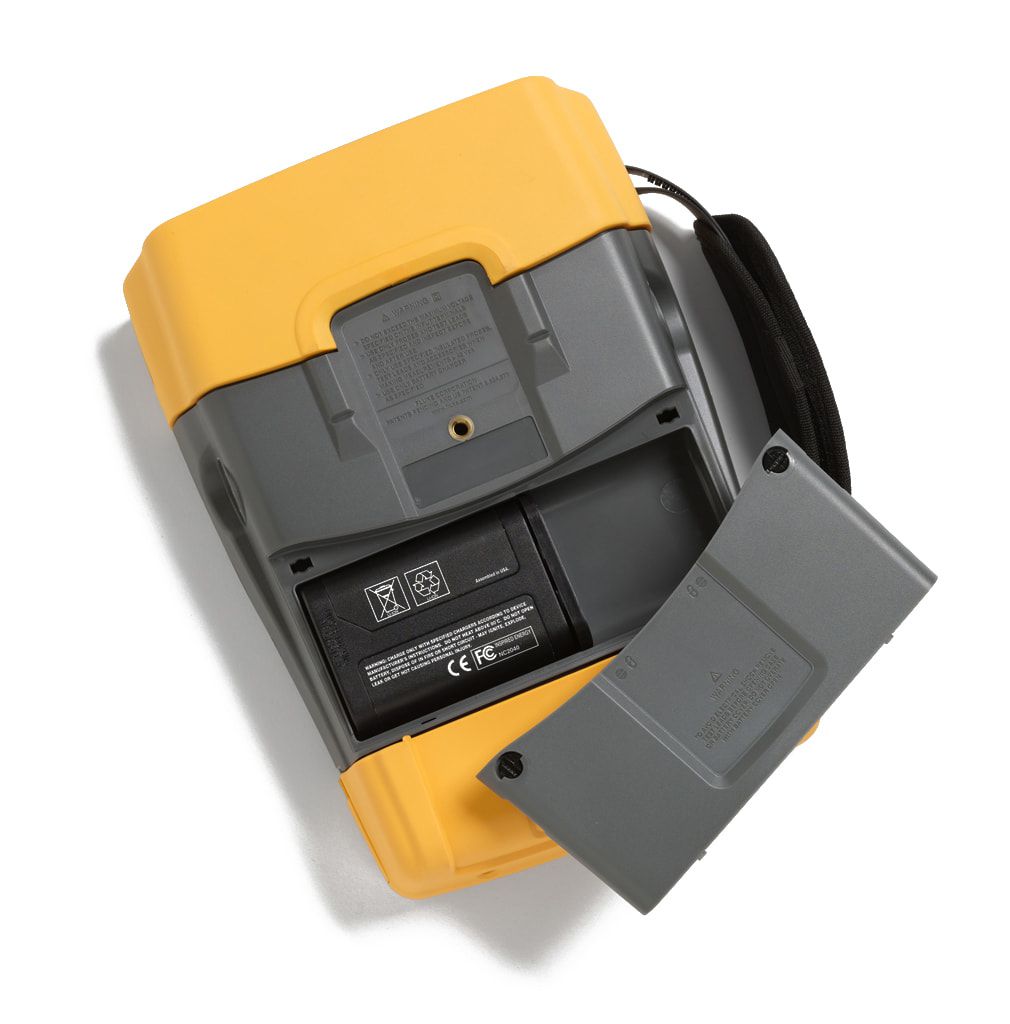

• Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
• Удобная прорезь для фиксации и запирания осциллографа на время, когда он оставлен без присмотра, с помощью стандартного замка Kensington®

Возросшие в четыре раза возможности диагностики и соответствие категории безопасности CAT IV Портативные осциллографы Fluke ScopeMeter® 190 серии II с двойной изоляцией, двумя или четырьмя каналами и плавающими входами рассчитаны на измерения в условиях, соответствующих категории безопасности CAT III 1000 В/CAT IV 600 В.

Тестирование трехфазного питания для диагностики Vsd, инвертирующих усилителей мощности и преобразователей

• Проверка ошибок синхронизации, переходных процессов и правильности балансировки нагрузки на входе трехфазного питания
• Устранение неисправностей преобразователей постоянного тока в переменный с неисправными затворами биполярных транзисторов с изолированным затвором или фильтрующих контуров.
• Проверка выходов широтно-импульсной модуляции на наличие отражений и переходных процессов или несимметрии напряжений

Особенности и преимущества:

Безопасное измерение напряжения от мВ до кВ

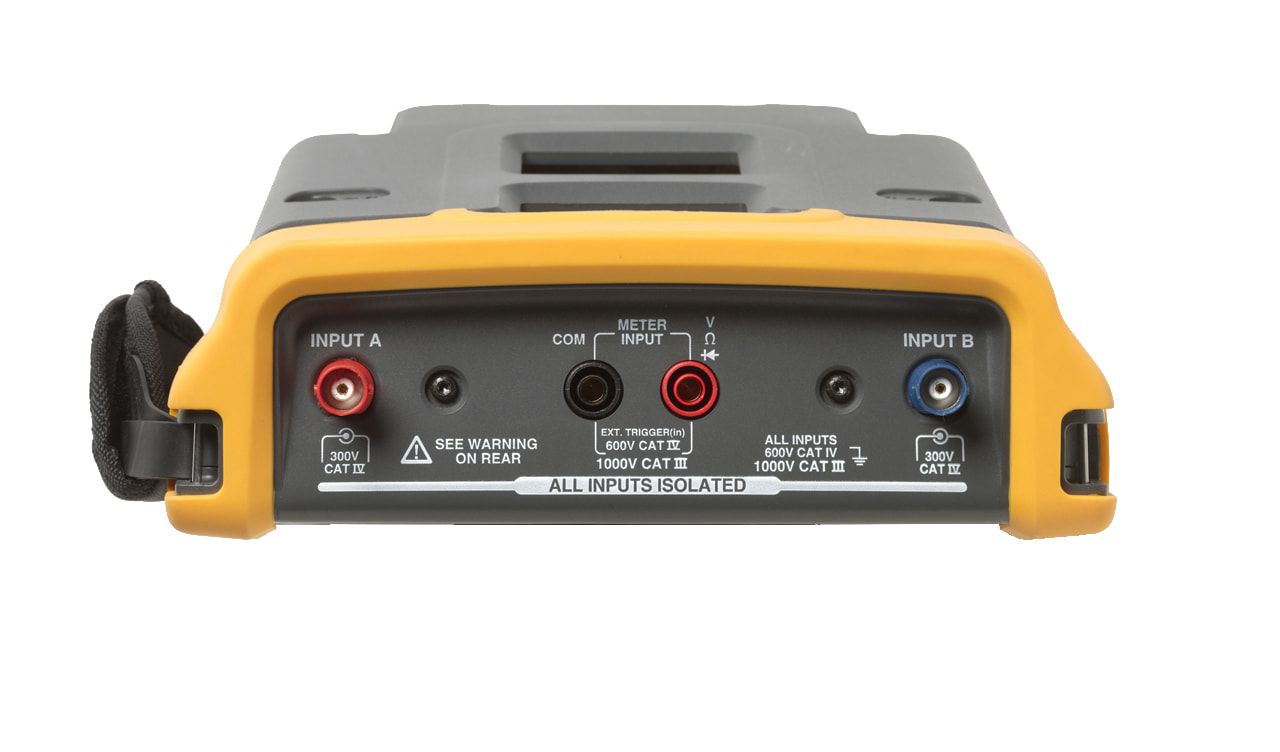

Стандартные щупы позволяют выполнять измерения в широком диапазоне напряжений от мВ до кВ, позволяя решать любые задачи — от микроэлектроники до электрических устройств среднего напряжения для тяжелых условий эксплуатации. Независимые изолированные входы предотвращают риск случайных коротких замыканий на землю, позволяя проводить измерения в смешанных цепях с различными уровнями земли.

Работайте в самых суровых условиях с единственным на рынке осциллографом, сертифицированным по категории степени защиты IP-51 согласно IEC60529

Прочные и ударостойкие, все переносные осциллографы ScopeMeter предназначены для тяжелых условий эксплуатации. Герметичный корпус защищает их от пыли, паров воды, капель, влаги и взвешенных загрязняющих частиц, обеспечивая надежную и точную работу в любых условиях.

Встроенный цифровой мультиметр для быстрого и удобного выполнения точных измерений

Встроенный цифровой мультиметр в двухканальных моделях осциллографа 190 серии II с двумя изолированными входами и отдельным входом мультиметра. Удобный переход от анализа формы сигнала к точному измерению с помощью встроенного цифрового мультиметра с разрядностью 5000. Функции мультиметра включают измерение напряжения постоянного тока, переменного тока, постоянного+переменного тока, сопротивления, целостности и проверку диодов. Измерение тока и температуры с применением соответствующих шунтов, щупов или адаптера с большим диапазоном коэффициентов масштабирования. Четырехканальные модели Fluke-190-X04 позволяют выполнять Четыре типа измерений через входы BNC осциллографа.

Работайте всю смену на одном заряде

Новые высокоэффективные батареи на основе литий-ионной технологии обеспечивают непрерывную работу в течение до семи часов в четырехканальных моделях или до четырех часов в двухканальных моделях (до восьми часов при использовании дополнительной батареи BP291). Благодаря легкому доступу к крышке батареи, батарею можно быстро заменить.

Простота регистрации и пересылки осциллограмм с новым портом связи USB

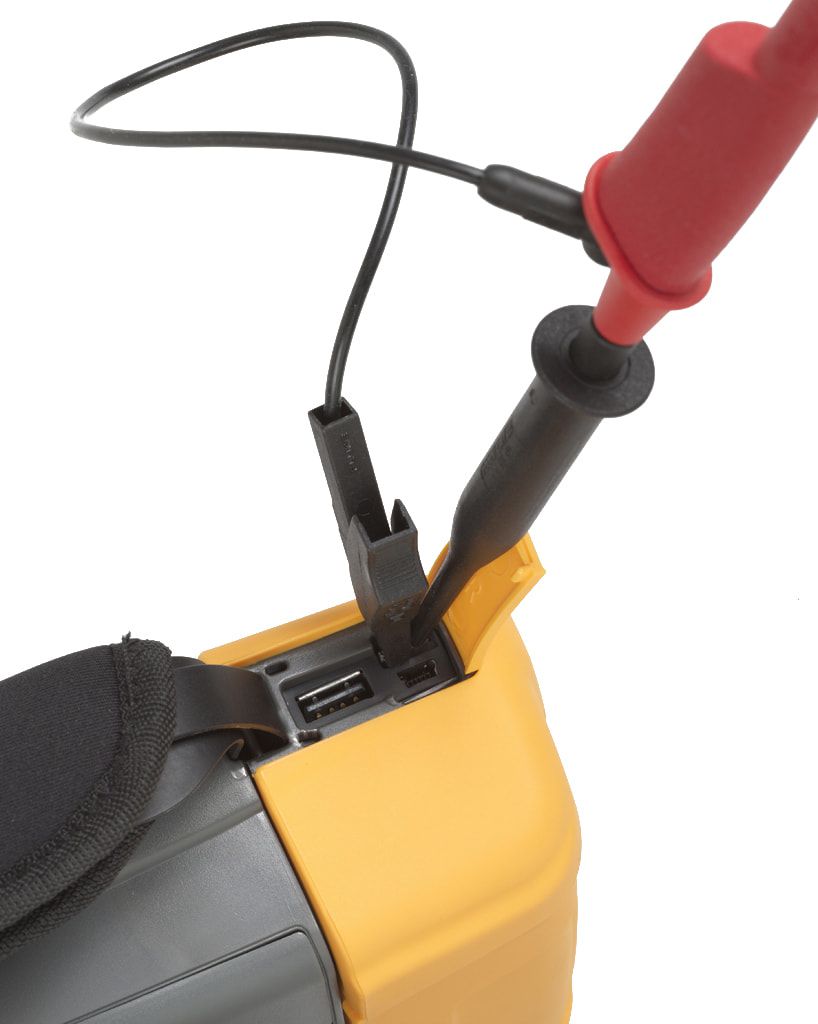

Два USB-порта с электрической изоляцией от измерительных входных цепей обеспечивают простоту USB-подключения к ПК или запоминающим устройствам. Храните неограниченное количество осциллограмм, снимков экрана и настроек приборов на устройстве памяти USB. Интерфейс USB для связи с ПК позволяет загружать и архивировать важные данные с помощью ПО FlukeView для Windows

Мгновенный просмотр устойчивого изображения благодаря функции запуска развертки Connect-and-View™

Функция Connect-and-View™ автоматически настраивает правильные параметры запуска развертки путем распознавания характеристик сигнала. Без единого нажатия кнопки обеспечивается стабильное, надежное и воспроизводимое отображение практически любого сигнала, включая сигналы приводов двигателей и управляющие сигналы. Ускорение измерения в нескольких контрольных точках в быстрой последовательности.

Записывайте осциллограммы длительностью до 48 часов с высоким разрешением с функцией ScopeRecord™

В памяти ScopeRecord можно сохранить до 30 000 точек данных на канал с регистрацией быстрых перемежающихся сигналов и коротких всплесков.

• Сохранение в памяти таких событий, как профили перемещения, сигналы включения систем бесперебойного питания, сигналы постоянного и переменного тока источников питания и запуски двигателя
• Благодаря режиму остановки по внешнему сигналу осциллограф ScopeMeter 190 серии II автоматически распознает сбой питания и сохраняет осциллограмму предшествующего момента
• При помощи функции увеличения осциллограмм можно увидеть мельчайшие подробности, такие как отдельные периоды

Безбумажный регистратор TrendPlot™ — запись данных со сроком до 22 дней для поиска перемежающихся сбоев

Перемежающиеся сбои могут быть вызваны плохими соединениями, пылью, грязью, коррозией, дефектными проводами или разъемами, и т. п. Остановка машины также может быть вызвана такими факторами, как отключение подачи питания, провалы напряжения питания, запуски и остановки двигателя. Функция TrendPlot осциллографа Fluke ScopeMeter помогает найти эти неисправности следующим образом:

• Построение графиков минимальных и максимальных пиковых значений, а также среднего значения за время до 22 дней.
• Построение графиков любых сочетаний напряжения, силы тока, температуры, частоты и фазы на всех четырех входах с указанием времени и даты для точного указания сбоев.
