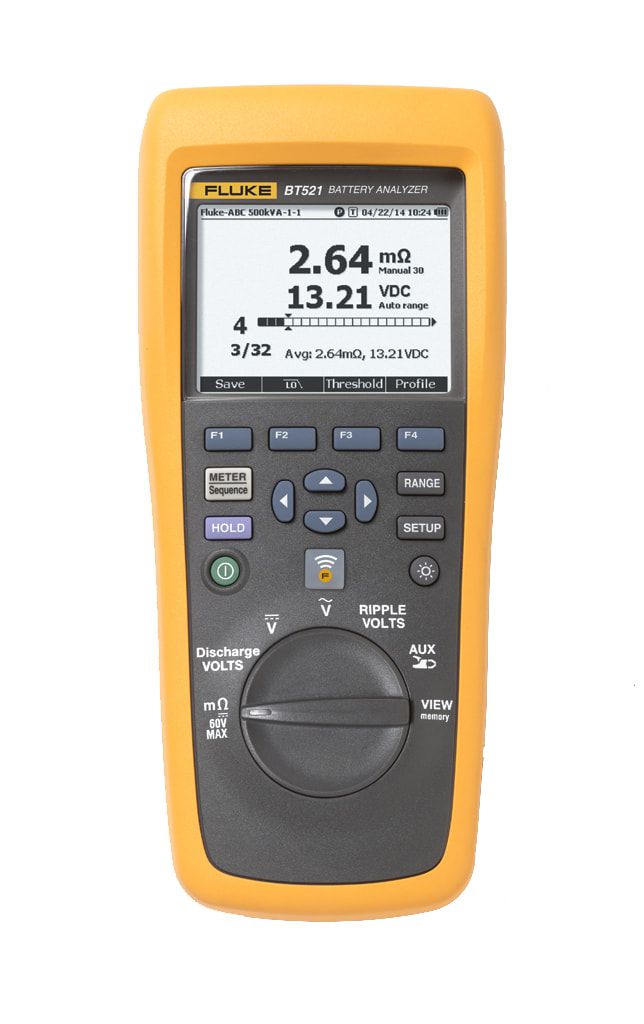

Анализатор батарей Fluke BT521 4489996
Описание
Пониженная сложность измерений, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты проверки батарей.
|
Напряжение | Сопротивление | |||
> Низкое напряжение | > Опорное и (1+предупреждение %) | Опорное x (1+непрохождение) | ||
Прохождение | Непрохождение | Прохождение | Предупреждение | Непрохождение |
Программное обеспечение Fluke для управления батареей
Программное обеспечение Fluke для управления батареями позволяет легко и быстро импортировать данные из анализатора батарей на компьютер. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения результатов, изучения показаний проводимости и сопротивления и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
- Быстрый просмотр сохраненных показаний
- Управление профилями
- Гистограмма группы батарей с заданными пользователем пороговыми значениями
- Архивные данные трендов батарей
- Несколько раундов напряжения разряда
- Настройки быстрого отчета
- Обновление прошивки анализатора батарей Fluke
- Переключение показаний проводимости и сопротивления

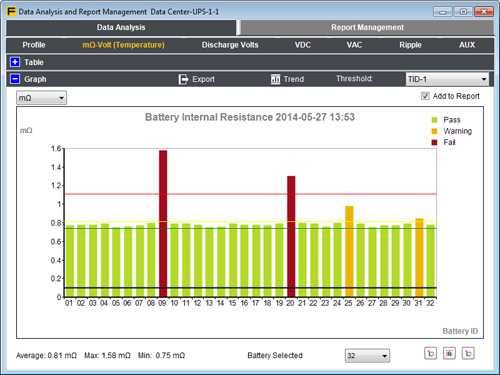

Гистограмма группы батарей с заданными пользователем пороговыми значениями.
Архивные данные трендов батарей.
Несколько раундов напряжения разряда.
Мобильное приложение Fluke Battery Analyzer
BT521 предлагает беспроводное соединение для загрузки данных и дистанционного отображения при измерении через специальное мобильное приложение Fluke Battery Analyzer (примечание: Fluke BT521 в настоящее время не совместим с Fluke Connect). Мобильное приложение Fluke Battery Analyzer предлагает следующие функции:
- Просмотр профиля
- Обзор данных тестирования цикла
- Отправка по электронной почте данных тестирования цикла
Просмотр профиля измерения.
Просмотр и отправка данных измерений по электронной почте.
Характеристики:
Напряжение переменного тока | 600 В |
Напряжение постоянного тока | 1000 В |
Сопротивление батареи | До 3000 мОм |
Частота | 500 Гц |
Комплект поставки
Анализатор батарей BT521 - 1 шт. | |
4-проводниковый измерительный контакт (комплект) - 1 шт. | |
Базовый измерительный провод BTL10 (комплект) - 1 шт. | |
Тестовые проводники TL175 TwistGuard™ с переходником - 1 шт. | |
Комплект интеллектуального тестового щупа BTL21 с удлинителем и датчиком температуры - 1 шт. | |
Токовые клещи переменного и постоянного тока i410 - 1 шт. | |
Литий-ионная батарея BP500 - 1 шт. | |
Зарядное устройство переменного тока BC500 - 1 шт. | |
Кабель мини-USB - 1 шт. | |
Наплечный ремень - 1 шт. | |
Поясной ремень - 1 шт. | |
Ремешок на магнитной подвеске - 1 шт. | |
Программное обеспечение для управления батареей FlukeView® - 1 шт. | |
Запасные предохранители (2) - 1 шт. | |
Калибровочный резистор нулевого сопротивления - 1 шт. | |
Ярлыки для батареи - 1 шт. | |
Мягкий переносной футляр - 1 шт. |
Спецификации:
Функции | Диапазон | Разрешение | Погрешность | BT510 | BT520 | BT521 |
Сопротивление батареи / Сопротивление прокладки1 | 3 мОм | 0,001 мОм | 1 % + 8 | ● | ● | ● |
30 мОм | 0,01 мОм | 0,8 % + 6 | ● | ● | ● | |
300 мОм | 0,1 мОм | 0,8 % + 6 | ● | ● | ● | |
3000 мОм | 1 мОм | 0,8 % + 6 | ● | ● | ● | |
В пост. тока | 6 В | 0,001 В | 0,09 % + 5 | ● | ● | ● |
60 B | 0,01 В | 0,09 % + 5 | ● | ● | ● | |
600 В | 0,1 В | 0,09 % + 5 | ● | ● | ● | |
1000 В | 1 В | 0,09 % + 5 | ● | |||
В пер. тока (от 45 Гц до 500 Гц с фильтром 800 Гц) | 600 В | 0,1 В | 2 % + 10 | ● | ● | ● |
Частота (отображается с В и А пер. тока)2 | 500 Гц | 0,1 Гц | 0,5 % + 8 | ● | ● | ● |
Пульсация напряжения пер. тока (макс. 20 кГц) | 600 мВ | 0,1 мВ | 3 % + 20 | ● | ● | ● |
6000 мВ | 1 мВ | 3 % + 10 | ● | ● | ● | |
А пост. тока / А пер. тока (с аксессуаром Fluke i410) | 400 А | 1:00 AM | 3,5 % + 2 | ● | ||
Температура | от 0 до 60 °C | 1 °C | 2 °C (4 °F) | ● | ||
Режим измерения | 999 записей для каждой позиции измерения с меткой времени | |||||
Циклический режим | До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени | |||||
1 Измерение основано на методе введения пер. тока. Вводится исходный сигнал 2 Уровень переключения В пер. тока: 10 мА, А пер. тока: 10 А |
Режимы измерения | BT510 | BT520 | BT521 |
Сопротивление (мОм) | ● | ● | ● |
Напряжение батареи | ● | ● | ● |
Постоянное напряжение | ● | ● | ● |
Переменное напряжение и частота (Гц) | ● | ● | ● |
Напряжение пульсаций | ● | ● | ● |
Температура отрицательного полюса батареи | ● | ||
Постоянный и переменный ток (и частота) | ● | ||
Режим мультиметра | ● | ● | ● |
Циклический режим | ● | ● | ● |
Режим измерения расхода | ● | ● | ● |
Автоматическое сохранение измерений | ● | ● | ● |
Беспроводная связь | ● | ||
Просмотр памяти | ● | ● | ● |
Общие характеристики | |||||||
Размеры (В х Ш х Г) | 22 см x 10,3 см x 5,8 см (9 д. x 4 д. x 2 д.) | ||||||
Масса | 850 г / 1,9 фунта | ||||||
Размер экрана | 7,7 см x 5,6 см (3 д. x 2,2 д.) | ||||||
Интерфейс | мини-USB |
Характеристики среды | |||||||
Рабочая температура | от 0 до 40 °C | ||||||
Температура хранения | От –20 до 50 °C | ||||||
Температура зарядки литий-ионной батареи | от 0 до 40 °C | ||||||
Допустимая влажность при работе | Без конденсации (10 °C) | ||||||
Высота над уровнем моря при эксплуатации | до 2000 м над уровнем моря | ||||||
Высота над уровнем моря при хранении | до 12 000 м над уровнем моря | ||||||
Степень защиты | IP40 | ||||||
Радио | FCC класс A | ||||||
Требования по вибрации | MIL-PRF-28800F: Класс 2 | ||||||
Ударопрочность | 1 м | ||||||
Температурные коэффициенты | Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C | ||||||
Соответствие стандартам безопасности | 600 В (категория III) | ||||||
Электромагнитная совместимость | IEC 61326 | ||||||
Правила ROHS | Китай, Европа | ||||||
Класс защиты 2 | Степень загрязнения II | ||||||
Соответствие батареи | UN38.3 | ||||||
UL2054 | |||||||
IEC62133 | |||||||
2G согласно IEC68-2-26, 25G и 29 |
